Hintergründe für Grafikobjekte erstellen

Kurzbeschreibung: Grafikobjekte wie Geraden oder Pfeile dienen der Hervorhebung bestimmter Eigenschaften in einer importierten Grafik, z.B. in Form von Legenden. Mit der Funktion Grafikhintergrund ist es möglich, Grafikobjekten mit bestimmter Linienstärke und Farbe innerhalb verankerter Rahmen einen vordefinierten Hintergrund zuzuweisen. Damit bleiben die Grafikobjekte auch bei unruhigen Grafiken gut erkennbar.

Folgende Grafikobjekte werden unterstützt:

Gerade

Gerade mit Pfeil

Polygonzug

Freihandkurve

Rechteck

abgerundetes Rechteck

Ellipse

Polygon

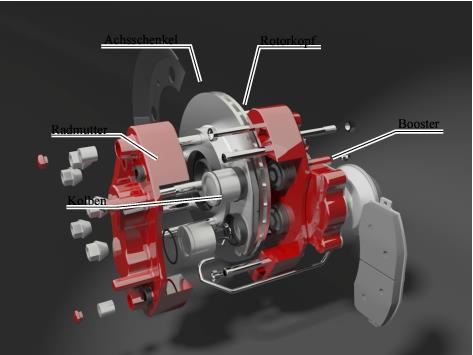

Beispiel: Bremse mit Legende

Voraussetzung: Um Grafikhintergrund verwenden zu können, muss das Dokument über mindestens einen verankerten Rahmen verfügen. Dieser wird entweder direkt oder durch einen Grafikimport erstellt.
Nähere Informationen erhalten Sie in den FrameMaker Hilfethemen.

Hinweis: Das Plugin kann auf ausgewählte Grafikobjekte, ausgewählte verankerte Rahmen oder ein gesamtes Dokument angewendet werden.

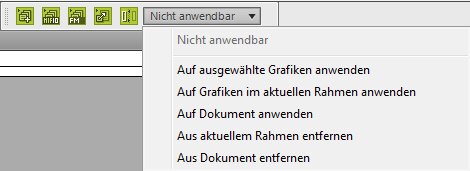

Hinweis: Die FINALYSER Symbolleiste (Toolbar) enthält für einen schnellen Aufruf ein Symbol mit der Funktion Hintergrund in Grafiken im aktuellen Rahmen einfügen sowie bei ausgewählten Grafikobjekten oder ausgewählten verankerten Rahmen ein Dropdown-Menü mit sämtlichen Funktionen von Grafikhintergrund.

Zuletzt geändertes Datum: 26.06.2026
